圆形RTO炉隔板用陶瓷纤维板

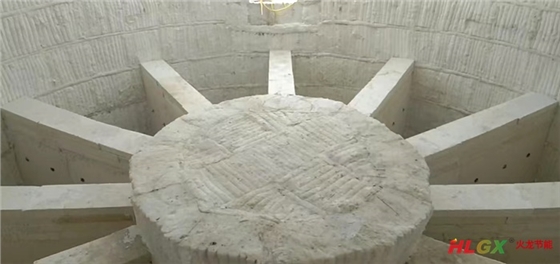

圆形RTO炉隔板用陶瓷纤维板。不像M形RTO炉由外部的金属钢板分成多室，圆形RTO炉是通过在炉体内部设置钢板将圆筒形的炉膛分割成3到5个，甚至更多个扇形腔室，通过进气与出气的交替循环达到燃烧室与蓄热室的转换。火龙陶瓷纤维板在炉体分割中起到了决定性的作用。

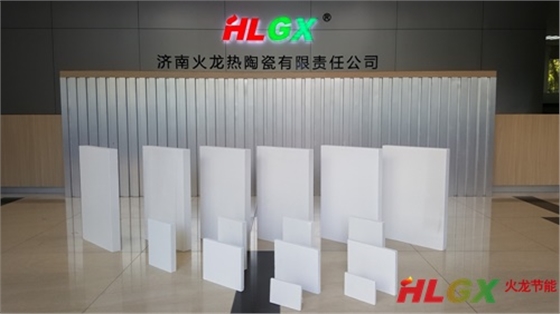

火龙陶瓷纤维板

陶瓷纤维板耐高温1260℃，1000℃导热系数0.2w/(m·k)，隔热性能好，火龙陶瓷纤维板本身具有一定的刚性，可立在炉内使用。圆形RTO炉利用钢板固定多组陶瓷纤维板，且起到密封作用，以将炉内各腔室分割彻底。火龙陶瓷纤维板设置在钢板两侧，起到阻挡火焰降低对钢板损坏的作用。

在RTO炉的保温中，陶瓷纤维模块和陶瓷纤维毯为常用耐火材料，下面我们通过案例图片来看一下陶瓷纤维板在RTO保温中的应用，以及陶瓷纤维板与陶瓷纤维模块的组合使用关系。

RTO炉保温材料

周围一圈炉体保温：采用陶瓷纤维模块靠近热面迎火面，陶瓷纤维毯做背衬贴近金属炉壳；

炉子中心区：用软体陶瓷纤维模块，有弹性，便于拼接陶瓷纤维板

多腔室分隔板：陶瓷纤维板做隔断，钢板做框架
