环形加热炉节能改造解决方案

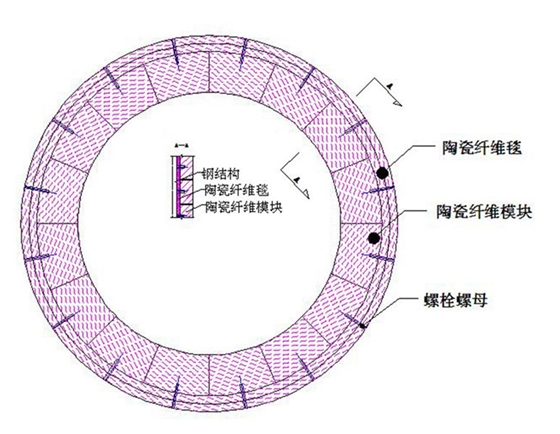

环形加热炉改造后炉衬结构：

　　炉顶衬里隔热解决方案：层铺-模块复合炉衬结构；

　　保温层:总厚度350mm；

　　背衬层:采用陶纤毯HLGX-312，厚度50mm；

　　热面:采用陶瓷纤维模块HLGX-589，厚度300mm；

　　陶纤模块的排列方式:采用“兵列式”排列；

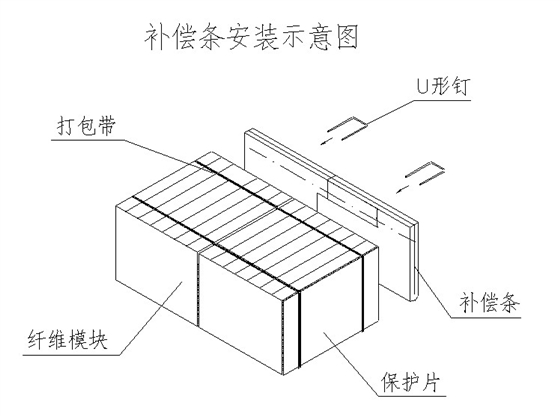

　　层间补偿毯:陶瓷纤维毯HLGX-512，采用“U”型耐热钢钉固定；

为适应环形炉顶的特殊结构要求，陶瓷纤维模块做成楔形结构，锚固结构为滑梯式。
